DVX-2250HD NX 控制功能 6x3 一体式演示切换器

AMX集中控制系统
智能家居控制
中央控制系统

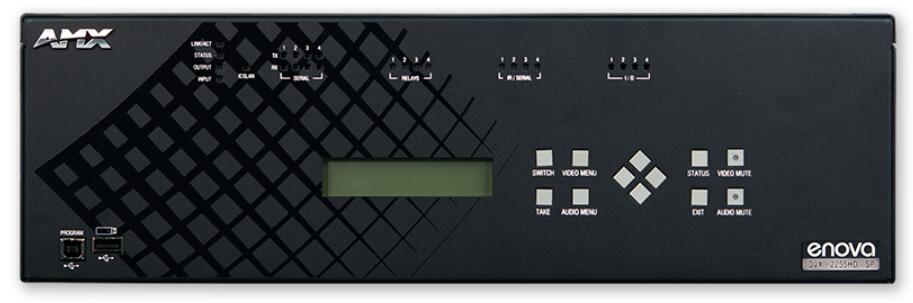

Enova® DVX-2250HD 6x3 一体式演示矩阵是一款一体式音频、视频和控制设备，无需安装大量单个部件，并解决由此产生的集成和可靠性问题。紧凑型 3U 演示切换器融合了缩放器、模拟-数字信号转换器、双绞线发射器和放大器等各种不同功能，将专业级音频处理内置到一个机箱内。DVX-2250HD 具备 AMX 各项独有功能，是一款安装简便的灵活型解决方案，非常适合较小型会议室和教室。

功能特性

产品参数

DVX-2250HD 包含 NX 系列下一代 NetLinx 集成控制器技术；该款新型控制器通过融合高性能、向后兼容性和广泛的网络安全功能为将来的应用提供一个可扩展平台。

DVX-2250HD 借助多种多样的功能确保任何来源音频和视频的最佳品质。最新型专业级音频 DSP 为整个应用空间输送高品质音频。DVX-2250HD 的多格式视频输入支持模拟和数字信号（包括 HDCP 源 HDMI），全部依靠一个相同的连接器。内置 SmartScale^® 技术输出完美适应所连接显示器的视频，消除视频源和显示器支持不同最佳分辨率时的集成问题，使 DVX-2250HD 便于规定、安装和使用。

Enova DVX 一体化架构便于支持、维护与配置，还可降低硬件和布线成本，从而实现业内最低总拥有成本。

特点

一体化设备 – 控制器、矩阵切换器、缩放器、模拟数字转换器、放大器和双绞线分配与专业级音频 DSP 全部汇集到一个紧凑型 3U 机箱内
简单可靠 – 无需使用大量单个部件和设备，确保较高可靠性以及配置和编程成本的节约
总拥有成本较低 – 适应各种规模的稳定平台便于 DVX 标准化，同时还可降低硬件、培训、支持、故障排查和准备成本
无与伦比的网络安全 – Enova DVX 利用双网卡将 AMX 或第三方音视设备与主网络、IPv6 和有线 802.1X 隔离用于保护网络接入和用户自定义 LDAP 登录组支持，从而提供坚如磐石的安全保障
始终确保视频图像最高质量 – 独创的 SmartScale 技术为显示器将视频自动缩放至最佳分辨率和视频参数水平（即使显示不同信息），无需手动设置，无需购置昂贵的外部缩放器
音频极致清晰 – 包含一个具备独立 10 波段参数均衡器、独立输入增益调节和可变压缩等先进功能的集成数字信号处理器，确保精度调节适合独特的音频源和房间特性
音频分离 – 来自任何模拟输入或从任何 HDMI 输入通过去嵌入获得的立体声音频可与其关联视频相分离，通过 DSP 进行处理，并独立转换为任何模拟、HDMI 或 S/PDIF 音频输出
音频矩阵切换 – 三个独立转换和处理的音频路径提供四种独一无二的音量、均衡器、掩蔽和混音配置，以实现房间音频的完美调节以及与音频/视频会议、感应圈系统、语音强化音箱和录音设备的融合
增强麦克风处理 – 独立 3 波段参数均衡器、压缩、选通、自动闪避和各麦克风输入限制确保极致清晰的通信
矩阵切换 – 将任何输入自由顺畅地引至任何输出 - 6x3 视频切换器和 8x3 音频切换器，具备音频分离功能
通过双绞线实现的音视和控制 – 利用一条标准双绞线电缆发送音频、视频、双向控制和以太网信号，最大发送距离为 100m
方便模拟的 HDMI/HDCP 转换 - 利用独创的 InstaGate Pro^® 技术实现无间断或键约束端对端 HDMI/HDCP 馈送
多格式端口 - 用于模拟信号（RGBHV、分量、S-视频和合成）以及数字 HDMI/HDCP 和 DVI 信号 - 全部汇集在一个相同的连接器上
强化串行和红外端口诊断 - 串行和红外端口断开或接线不当时提供实时错误反馈
支持 3D – 可采用最新视频格式，包括 3D 和“深色”
DXLink™ 双绞线输出 - 利用一条双绞线电缆向最远 100m 外的 DXLink HDMI 接收器发送音频、视频、双向控制、以太网信号和电源；详细信息及实用布线信息请参阅“DXLink 成功布线”白皮书或联系您的 AMX 代表
节能 - 包含可显著减少能源消耗的功能。使用交互式 DVX 节能计算器估算您特定配置的节能量

性能

视频输入	(2) 多格式 DVI-I；支持 HDMI/HDCP，DVI，RGB，S-Video，复合，分量 (Y/Pb/Pr)，(4) HDMI；支持 HDMI/HDCP
视频输出	(2) HDMI；支持 HDMI/HDCP。(1) DXLink；支持数字视频，音频，以太网和双向控制
视频分辨率支持	支持高达 1920 x 1200 @ 60 Hz 的分辨率。有关每个信号类型的详细信息，请参阅操作参考指南。
输入端口	(4) 母 1/8" 立体声迷你唱机插孔，(2) 3.5 mm 5 位自锁线端子，(2) 3.5 mm 3 针自锁线麦克风连接器，(4) HDMI 连接。详情请参阅数据表。
音频输出 - SP	(1) 放大的音频输出；4 位自锁线连接器，(2) 线路电平音频输出，(1) S/PDIF 输出，(2) HDMI 输出，(1) DXLink 输出。详情请参阅数据表。
音频输出 - T	(1) 放大的音频输出；2 位自锁线连接器，(2) 线路电平音频输出，(1) S/PDIF 输出，(4) HDMI 输出，(1) DXLink 输出。详情请参阅数据表。
AxLink 端口	(1) 4 位 3.5mm 螺丝接线端，为外部 AxLink 控制设备提供数据和电源
RS-232/422/485 端口	(1) 10 位 3.5mm 螺丝接线端，NetLinx 端口 1，XON/XOFF（发送开启/关闭），CTS/RTS（清除发送/准备发送），300 - 115200 波特
RS-232 端口	(3) 5 位 3.5mm 螺丝接线端，NetLinx 端口 2-4，XON/XOFF（发送开启/关闭），CTS/RTS（清除发送/准备发送），300 - 115200 波特
IR/串行	(4) 2 位 3.5mm 螺丝接线端，4 个红外发送/单向串行端口，NetLinx 端口 11-14。详情请参阅数据表。
I/O 通道	(4) 1 位 3.5mm 螺丝接线端，4 通道二进制 I/O 端口，NetLinx 端口 22，通道 1-4。详情请参阅数据表。
继电器	(4) 两个 8 位 3.5 mm 螺丝接线端，(4) 单刀单掷继电器，NetLinx 端口 21，通道 1-4。详情请参阅数据表。
尺寸（高宽厚）	5 3/16" x 17" x 14" (13.2 cm x 43.2 cm x 35.6 cm)
FG Numbers	FG1906-11 (2x25W, 8 Ohms) FG1906-13 (75W, 70/100V)
