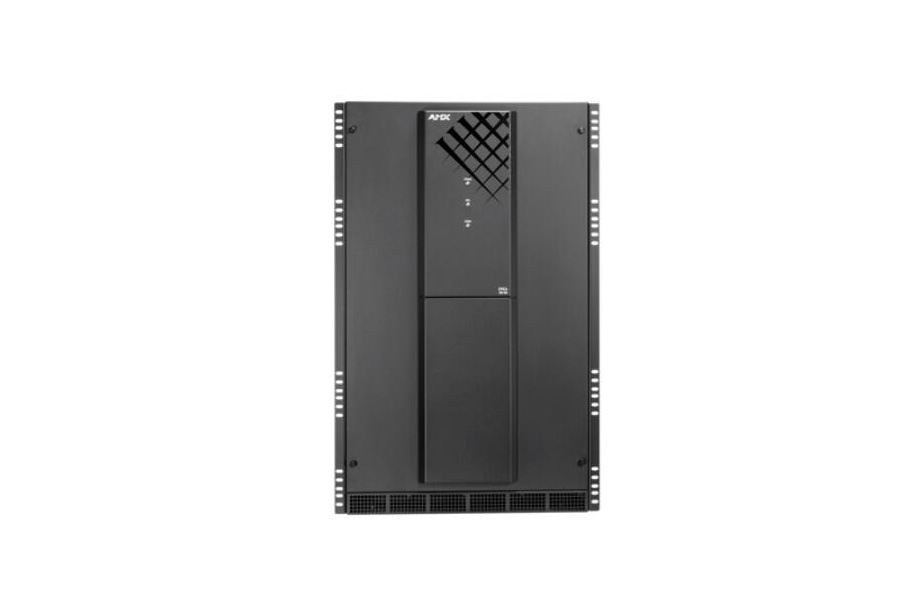

AMX EpicaDGX288可定制矩阵切换器大规模单链多模/单模光纤矩阵切换



此款紧凑型 17 机箱单元系统所配备的 LC 光纤模块连接器在相同连接器上设置输入和输出连接，由此形成的 288x288 矩阵切换器仅比 144x144 大 1 个机箱单元。从机箱着手，利用包含 16 个接头的单模或多模光纤板对系统进行自定义，每个板上得到一个全 16x16 矩阵，最多可达 288x288。为灵活起见，同一机箱内可组合使用多模和单模光纤板，将所有输入引至任何或所有输出。



Epica DGX 288 面向关键性设施进行设计时始终着眼于最高可靠性，因此配备了可现场维修的光纤模块连接器、风扇套件、CPU 和电源。其强化冷却系统将整个机箱单元从顶部设置到可现场维修的风扇托盘，单元后侧实现额外冷却。光纤模块可轻松更换，在保持矩阵切换器其他输入和输出正常运行的情况下维修单个连接。CPU 和电源套件也可进行现场维修。



Epica DGX 288 与 DXLink 多格式单工发射器和 DXLink HDMI 单工接收器兼容，可利用单工光纤板从/向任何 Enova DGX 系统接收/发送信号。因此，Epica DGX 288 完美适合需要将多套系统引导至中央集线器以实现更广泛分配的应用情形。多模光纤最大传送距离为 300 米，单模光纤为 10km。这些传输距离可在连接之间保持良好的稳定性，用于传极致清晰的零压缩高分辨率视频以及音频。DXLink 光纤接收器 SmartScale® 技术自动响应显示器的 EDID 信息，通过调节视频分辨率和视频参数匹配显示器本机格式。SmartScale 技术确保每台显示器使用首选分辨率，并消除系统中部分或全部显示器不支持视频源输出分辨率时可能产生的不兼容情况。
